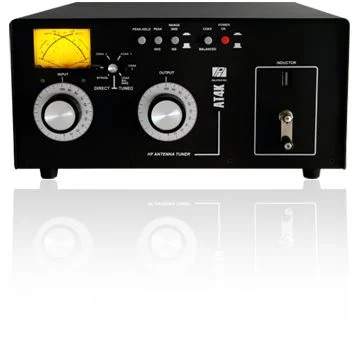

Linearelstar AT-4K manuale antenna tuner asim. (sim. con Balun opz.) 1,8-29,5MHz, max 3000W

Se si vuole inviare molta potenza all’antenna, il famoso Palstar AT-4K è l’accordatore giusto. L’accordatore è stato continuamente sviluppato. Il tuner tollera una potenza di trasmissione massima di 3000 W PEP (2500 W CW) (a carichi reali). I componenti sono progettati per una lunga durata, quindi i due Condensatori variabili sono specificati fino a max. 6kV, la bobina mobile e l’interruttore fino a max. 10A di corrente RF. Utilizzando tre elementi di sintonia nel circuito a T (2x Condensatori variabile, 1x bobina variabile) è possibile un accordo molto preciso e sensibile.

Il Palstar AT-4K è completo di un balun 1:1 commutabile all’ingresso dell’accordatore. Questo permette di accordare antenne filari. Il balun viene attivato da un relè che, se necessario, viene azionato dal pannello frontale. Come tutti i grandi accordatori della Palstar, l’AT-4K è dotato di un grande strumento con indice incrociata e retroilluminato. Il campo di misura commutabile di 300 o 3000 W consente una panoramica immediata della potenza in avanti e ritorno delle SWR. Lo strumento è dotato di una funzione Peak Hold per una lettura precisa e semplice dei valori di picco. Per il funzionamento è necessaria un’alimentazione a 12V, max. 200mA.

Palstar AT-5K
Il fratello maggiore AT-5K è molto simile al piccolo fratello AT-4K: un accordatore manuale un circuito a T, con balun commutabile per l’alimentazione bilanciata. La potenza massima dell’AT-5K è di 3500W CW (circa 4000W PEP). A causa del grande condensatore il campo di impedenza nella banda dei 10m è limitato, il funzionamento fino a 10m è possibile, ma solo con antenne quasi in risonanza.
