Innov Antennas Delta-C240: 2 Element Yagi per 40m

Descrizione Tecnica Delta-C240

La Delta-C240 di InnovAntennas è un’antenna Yagi a 2 elementi per la banda dei 40m con un’efficienza particolarmente buona e un ingombro relativamente piccolo.

Ci sono diversi metodi per accorciare un dipolo o gli elementi di un’antenna, comprese le bobine di estensione e i condensatori a tetto all’estremità dell’elemento. Con le bobine, la posizione è critica per l’efficienza – più al centro è meccanicamente più facile, più fuori è elettricamente migliore. Justin, G0KSC ha usato entrambi i metodi per costruire l’antenna Delta-C240 in modo robusto ed efficiente, limitando le dimensioni ad uno che molti radioamatori possono ancora installare sul mast. La Yagi Delta-C240 a 2 elementi ha delle bobine al centro delle metà degli elementi e dei condensatori a tetto alle estremità degli elementi. La lunghezza del braccio è di soli 7 m e la larghezza massima è di 11,5 m.

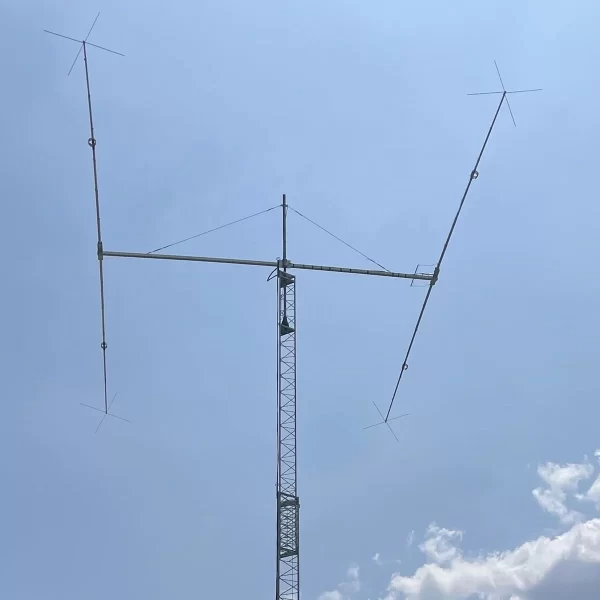

La Yagi Delta-C240 a 2 elementi non richiede cavi di ancoraggio! La barra quadrata ha una lunghezza del bordo di 60 mm e uno spessore della parete di 2 mm, il che la rende molto stabile anche senza tiranti. Il fatto che le singole immagini mostrino questa antenna con i tiranti è la decisione individuale dell’operatore, per esempio perché è prevista molta neve in inverno. La costruzione è progettata per carichi pesanti, quindi gli elementi hanno un grande diametro di 50 mm al centro. Verso l’esterno, lo spessore diminuisce rapidamente per risparmiare peso, ma le estremità hanno ancora un diametro di 25 mm. Il collegamento coassiale è semplice tramite terminali a vite, senza balun. Per l’isolamento del cavo raccomandiamo ‘Rubbaseal’, un rivestimento di gomma liquida per cavi. La massima potenza di trasmissione ammissibile è di 3000 W.
